Как выбрать защитную кабельную оплётку: инженерный подход и расчёт параметров

Введение

Выбор защитной кабельной оплётки в промышленности – это задача не уровня «подобрать по диаметру», а полноценный этап проектирования кабельной системы. Ошибки в подборе приводят не только к ускоренному износу изоляции, но и к изменению теплового режима, росту механических напряжений и, как следствие, к отказам оборудования.

В инженерной практике оплётка рассматривается как внешний функциональный слой с заданными физико-механическими характеристиками, которые должны соответствовать реальным условиям эксплуатации.

Расчёт условий эксплуатации

Первичным параметром является температурный режим. Для большинства полимерных оплёток на основе полиамида (PA 6.6) рабочий диапазон составляет примерно от -40…-50 °C до +130 °C, при этом материал сохраняет гибкость и не теряет механической прочности. Это делает такие решения универсальными для промышленной автоматики и транспорта.

Однако при повышении температуры выше 150 °C начинается деградация полимерной структуры, сопровождаемая потерей прочности и старением материала. В таких условиях требуется переход на стекловолоконные или арамидные оплётки, где критическим параметром становится уже не плавление, а термическая стабильность волокна.

Дополнительно необходимо учитывать тепловыделение самого кабеля. Оплётка с высокой плотностью плетения снижает конвекцию и может увеличивать температуру жил. Это особенно критично для силовых линий, где тепловой баланс рассчитывается с учётом всех слоёв конструкции.

Механические нагрузки и износ

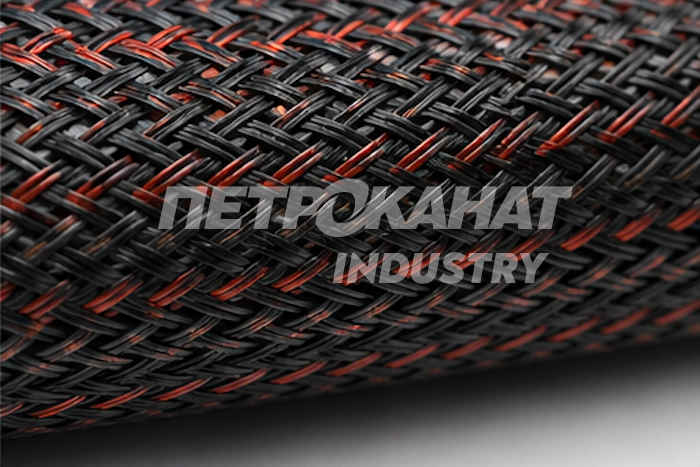

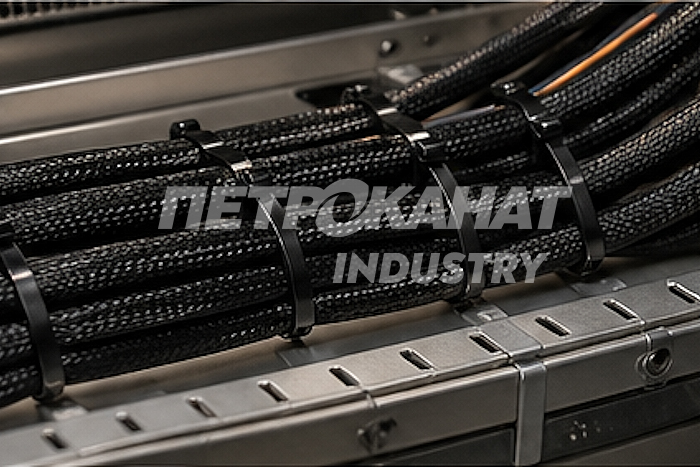

Вторым ключевым фактором является механическая нагрузка. Плетёная структура оплётки обеспечивает распределение напряжений по всей длине кабеля, снижая риск локальных повреждений. Благодаря этому кабель защищается от перетирания о кромки, крепления и соседние элементы конструкции.

Полиамидные и полиэфирные оплётки демонстрируют высокую стойкость к абразивному износу, что подтверждается их применением в автомобильной промышленности, где присутствуют постоянные вибрации и динамические нагрузки. При этом важно учитывать не только сам факт трения, но и его характер: циклический изгиб, контакт с острыми кромками или ударные нагрузки требуют разных типов оплёток.

Радиус изгиба также играет ключевую роль. При недостаточной гибкости оболочки возникают локальные напряжения в изоляции кабеля. Плетёные конструкции позволяют выдерживать многократные изгибы без разрушения за счёт подвижности нитей относительно друг друга.

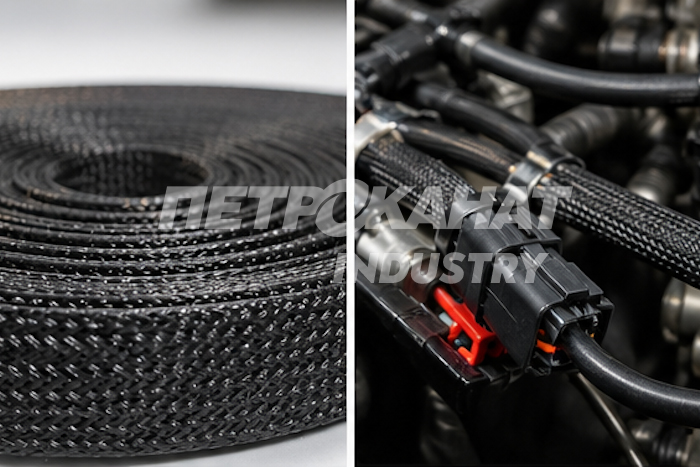

Геометрия и коэффициент расширения

Одной из особенностей кабельных оплёток является их способность к радиальному расширению. Это свойство определяется углом плетения и диаметром нитей. В инженерных расчётах используется коэффициент расширения, который обычно находится в диапазоне 1,5–3 от номинального диаметра.

Это означает, что при выборе необходимо учитывать не только внешний диаметр кабеля, но и:

• Наличие разъёмов или утолщений.
• Допуски на монтаж.
• Степень сжатия после установки.

Слишком плотная оплётка ограничивает гибкость и увеличивает внутренние напряжения, тогда как слишком свободная не обеспечивает необходимой защиты и может смещаться в процессе эксплуатации.

Химическая и климатическая стойкость

В промышленной среде кабели часто контактируют с агрессивными веществами: маслами, топливом, охлаждающими жидкостями. Полиэфирные оплётки обладают высокой устойчивостью к таким средам, включая бензин, дизель и антифриз. Это делает их стандартом в машиностроении и транспортной технике.

Также важны стойкость к ультрафиолету и атмосферным воздействиям. Полимерные материалы с добавками стабилизаторов сохраняют свойства при длительной эксплуатации на открытом воздухе, предотвращая разрушение структуры и потерю прочности.

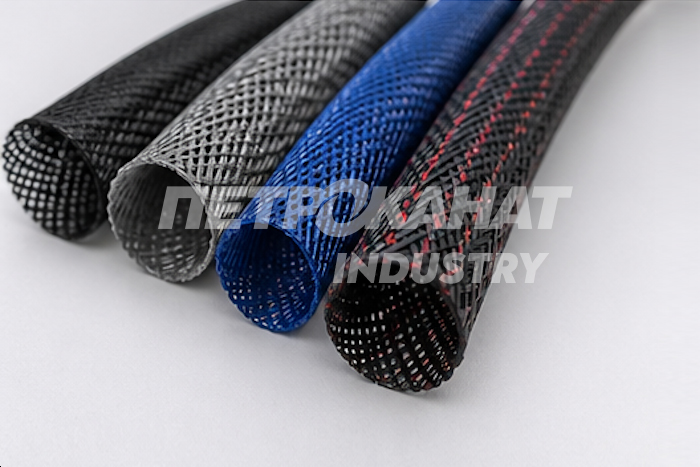

Конструктивные решения и их выбор

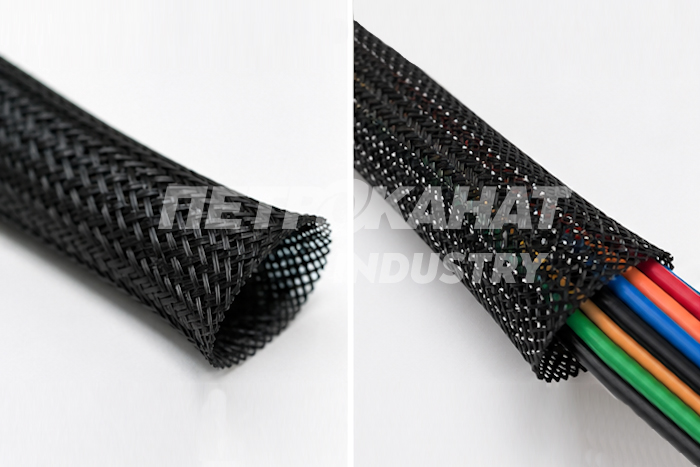

В промышленной практике используются несколько типов оплёток, различающихся не столько формой, сколько функциональным назначением. Расширяемые (экспандируемые) оплётки применяются для монтажа на уже собранные кабельные жгуты. Их структура позволяет временно увеличивать диаметр при растяжении и возвращаться к исходному состоянию после установки.

Самосворачивающиеся конструкции используются в случаях, когда требуется доступ к кабелю без демонтажа всей системы. Они обеспечивают быструю модернизацию и ремонт.

Термоусаживаемые текстильные оплётки применяются в задачах, где критична фиксация. При нагреве материал сокращается, формируя плотный контакт с поверхностью кабеля и предотвращая смещение.

Ключевые параметры выбора

При проектировании кабельной защиты инженер ориентируется на совокупность параметров, среди которых наиболее критичны:

• Температурный диапазон эксплуатации.
• Стойкость к истиранию и механическим нагрузкам.
• Коэффициент расширения и соответствие диаметру.
• Химическая стойкость.
• Требования к гибкости и радиусу изгиба.

Заключение

Правильный выбор защитной оплётки – это результат инженерного расчёта, а не универсального решения. Использование продукции «Петроканат» позволяет адаптировать параметры оболочки под конкретные условия эксплуатации, обеспечивая баланс между гибкостью, прочностью и долговечностью. В современных системах это напрямую влияет на надёжность оборудования и снижение эксплуатационных затрат.

В современной промышленности оплётка – это уже не альтернатива, а стандарт проектирования кабельных трасс, где ключевыми параметрами становятся не только защита, но и управляемые эксплуатационные характеристики.
