Защитные кабельные оплётки в промышленности: технические преимущества и причины стандартизации

Введение

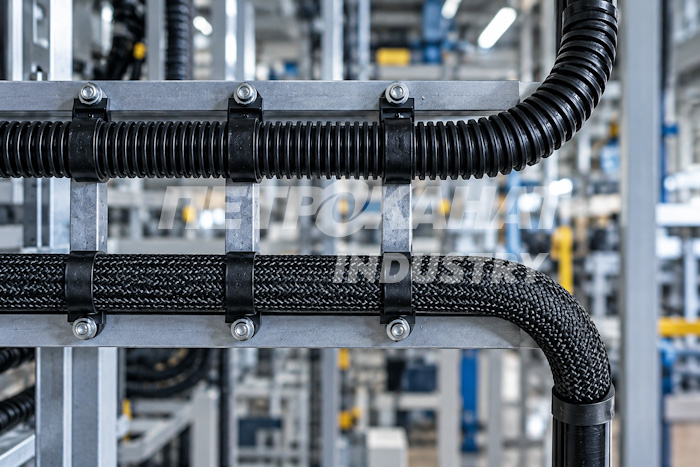

Переход от традиционных методов защиты кабелей (гофра, ПВХ-оболочки, кабель-каналы) к плетёным оплёткам обусловлен не только удобством монтажа, но и объективными инженерными преимуществами. В условиях роста требований к надёжности и компактности оборудования оплётка становится частью конструкции, влияющей на механическую и тепловую стабильность системы.

Механическая защита и распределение нагрузок

В отличие от жёстких оболочек, плетёная структура работает как адаптивная система. При воздействии нагрузки происходит перераспределение усилий вдоль всей длины кабеля, что снижает концентрацию напряжений в отдельных точках.

Это особенно важно в условиях вибрации и динамических нагрузок. Кабельные жгуты в промышленном оборудовании постоянно испытывают микроперемещения, которые без защиты приводят к постепенному разрушению изоляции. Оплётка предотвращает этот процесс за счёт снижения трения и защиты от контакта с внешними элементами.

Влияние на тепловой обмен

Одним из ключевых преимуществ оплётки является её «открытая» структура. В отличие от сплошных оболочек, она не препятствует теплообмену, позволяя кабелю охлаждаться за счёт естественной конвекции.

Это особенно важно для силовых кабелей и систем с высокой плотностью укладки. При использовании герметичных оболочек возможно накопление тепла, что приводит к ускоренному старению изоляции. Плетёные конструкции снижают этот эффект, сохраняя допустимые температурные режимы.

Электромагнитная совместимость

Металлические оплётки выполняют дополнительную функцию экранирования. Они создают проводящий слой, который снижает уровень электромагнитных помех и предотвращает наводки на соседние линии. Это особенно актуально для систем управления, связи и измерительного оборудования.

Принцип работы экрана основан на замыкании электромагнитного поля на проводящей поверхности, что уменьшает его проникновение внутрь кабеля. Аналогичная конструкция используется в экранированных кабелях, где оплётка выполняет роль внешнего защитного слоя.

Эксплуатационная надёжность

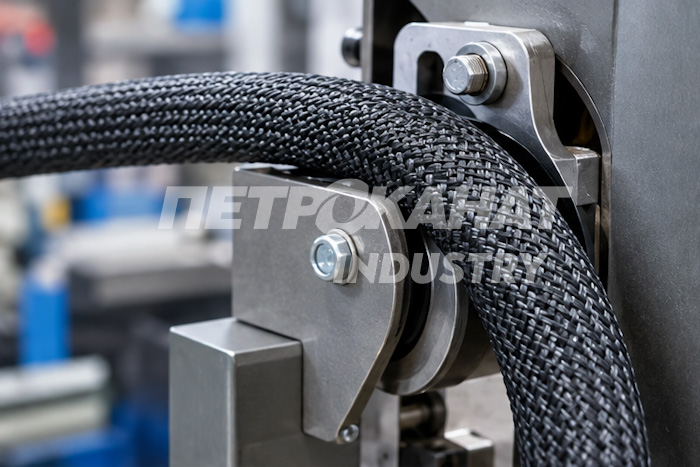

Полимерные оплётки на основе полиэфира обладают высокой устойчивостью к износу, воздействию ультрафиолета и агрессивных сред. Это позволяет использовать их в тяжёлых условиях – от производственных линий до транспортных систем.

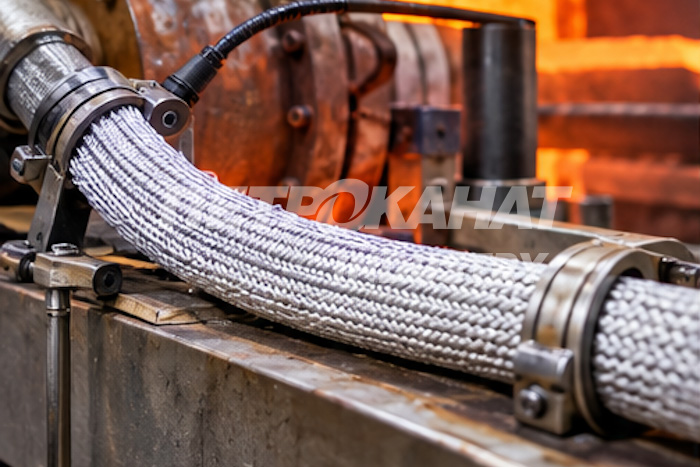

Дополнительным фактором является самозатухающая структура материала (например, класс UL94 V2 для полиэфира), которая снижает риск распространения горения в случае аварии. Но если важна максимальная устойчивость к действию высоких температур, то лучше использовать защитные оплётки из арамида.

Экономическая эффективность

С инженерной точки зрения экономический эффект от применения оплёток достигается за счёт увеличения ресурса кабеля. Защита от механических повреждений и перегрева напрямую снижает частоту отказов.

Кроме того, гибкость конструкции упрощает монтаж и обслуживание. Возможность локального доступа к кабелю без демонтажа всей системы сокращает время ремонта и снижает трудозатраты.

Причины стандартизации в промышленности

Распространение кабельных оплёток связано с тем, что они обеспечивают оптимальный баланс между защитой и гибкостью. В современных условиях, где оборудование становится более компактным и сложным, жёсткие системы защиты уступают место адаптивным решениям.

Основные факторы, определившие переход к оплёткам:

• Рост требований к надёжности и ресурсу кабелей.
• Увеличение плотности кабельных трасс.
• Необходимость снижения массы и габаритов.
• Требования к электромагнитной совместимости.

Заключение

Защитные кабельные оплётки стали стандартом современной промышленности благодаря сочетанию механической прочности, гибкости и функциональности. В отличие от традиционных решений, они не просто защищают кабель, а интегрируются в систему как элемент, влияющий на её эксплуатационные характеристики.

Гибкая защитная оплётка «Петроканат» в этом контексте представляет собой технологически адаптированное решение, позволяющее учитывать реальные условия эксплуатации и обеспечивать надёжность кабельных систем на протяжении всего срока службы!
